I detta projekt eftermonterades en jordfelsbrytare i en äldre lägenhet i Husby, Kista, där elsystemet saknade modern personskyddsutrustning. Kunden hade upplevt osäkerhet kring den befintliga elcentralen och ville höja säkerheten utan att göra ett fullständigt byte av hela anläggningen. Arbetet genomfördes i mars 2026 och anpassades efter lägenhetens äldre installationer och befintliga gruppindelning.
Genomgång av elcentral och anpassad eftermontering

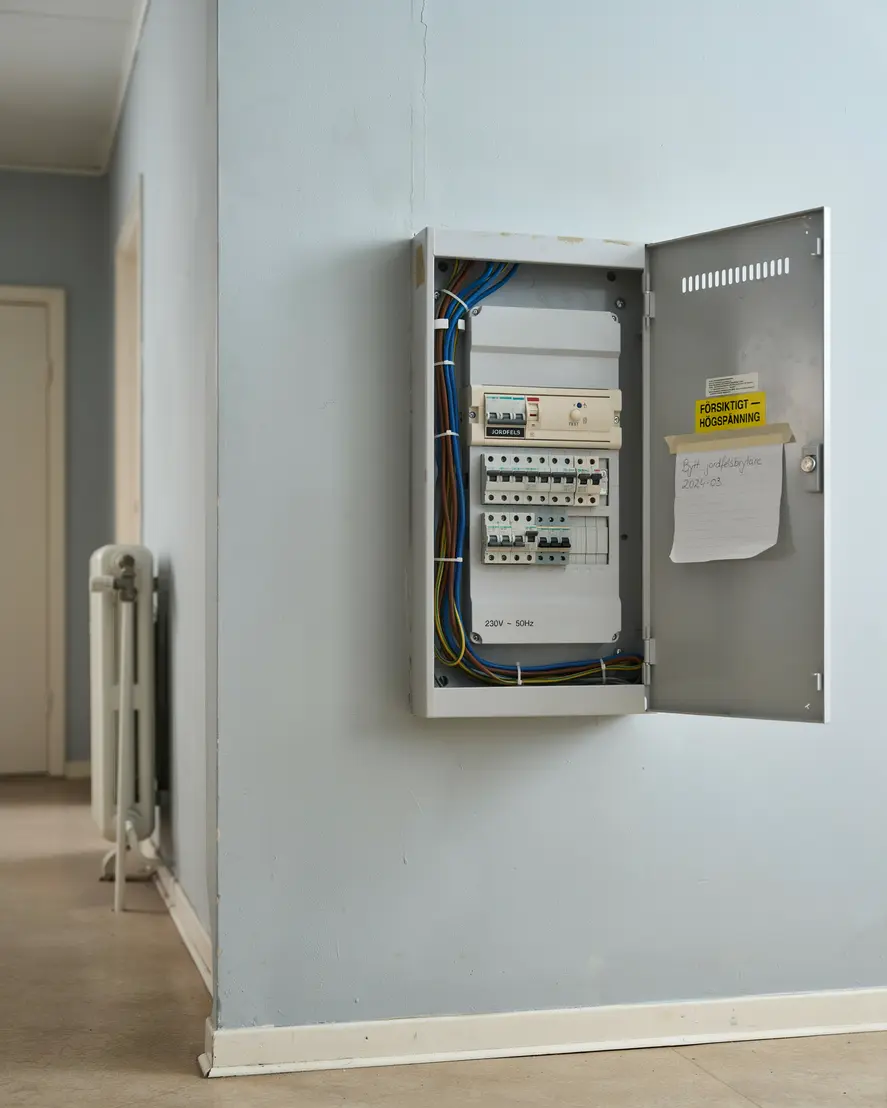

Arbetet inleddes med en noggrann kontroll av den befintliga elcentralen, inkommande matning och lägenhetens gruppledningar. Eftersom installationen hade äldre utförande behövde först centralens uppbyggnad dokumenteras och varje säkring identifieras. Därefter kontrollerades skick på anslutningar, ledarisolering och märkning för att säkerställa att en eftermontering kunde utföras på ett säkert och fackmässigt sätt. Kunden hade önskat ett tydligt personskydd för våtutrymmen, kök och övriga uttag, och lösningen anpassades därför så att jordfelsbrytaren täckte de relevanta grupperna i lägenheten.
Efter genomgången monterades en jordfelsbrytare i elcentralen tillsammans med nödvändiga kopplingsdetaljer, kamanslutning och kompletterande märkning. Vid behov justerades ledningsdragningen inne i centralen för att skapa bättre ordning och säkrare separation mellan nolla och skyddsjord. Alla anslutningar drogs om och efterspändes enligt gällande praxis, och centralen försågs med uppdaterad gruppförteckning så att det blev tydligt vilka delar av anläggningen som låg bakom jordfelsbrytaren. När montaget var färdigt utfördes provning med testinstrument för att verifiera korrekt funktion, utlösningsvillkor och att anläggningen reagerade som den skulle vid felström. Resultatet blev en äldre lägenhet med väsentligt förbättrad elsäkerhet, där kunden fick ett mer tillförlitligt skydd mot personfarliga fel utan att behöva göra ett större ingrepp i bostaden.
Vad ingick
- ✓ Kontroll av befintlig elcentral och gruppindelning
- ✓ Eftermontering av jordfelsbrytare i centralen
- ✓ Omdragning och uppmärkning av interna anslutningar
- ✓ Funktionstest, mätning och uppdaterad gruppförteckning
Material
| Material | Mängd |
| Jordfelsbrytare 30 mA | 1 st |
| Kamlist och kopplingsdetaljer | 1 sats |
| Märktejp och gruppförteckning | 1 sats |
| Installationsledning FK | 6 m |
-
1
Inventering av befintlig installation
Först granskades elcentralens skick, gruppsäkringar, ledningsdragning och befintlig märkning. Därefter identifierades vilka grupper som kunde skyddas av den nya jordfelsbrytaren utan att störa anläggningens funktion.
-
2
Montering och intern omkoppling
Jordfelsbrytaren monterades i centralen och anslöts med rätt kopplingsmateriel. Samtidigt ordnades ledare och anslutningar upp så att centralen fick en säkrare och mer överskådlig uppbyggnad.
-
3
Provning och färdigställande
När installationen var klar testades jordfelsbrytaren med både knappfunktion och instrumentmätning. Slutligen uppdaterades gruppförteckningen och kunden fick en tydlig genomgång av det utförda arbetet och den förbättrade säkerhetsnivån.
Eftermontering i äldre elsystem
Detta projekt visade hur en äldre lägenhet kunde få ett tydligt lyft i elsäkerhet genom en väl planerad eftermontering av jordfelsbrytare. Kunden fick en lösning som anpassades efter centralens befintliga utformning och som utfördes med fokus på säkerhet, ordning och tydlig dokumentation.
Vid liknande uppdrag började arbetet alltid med kontroll av central, grupper och ledningssystem innan rätt skydd valdes. När installationen hade färdigställts och provats blev anläggningen enklare att överblicka och tryggare att använda i vardagen, särskilt i kök, badrum och vid vanliga vägguttag.
- ✓ Anpassning till äldre elcentraler och befintliga grupper
- ✓ Fackmässig montering med tydlig uppmärkning
- ✓ Kontroll av anslutningar och intern ordning i centralen
- ✓ Provning av funktion och utlösning efter montage
- ✓ Tydlig slutgenomgång av det utförda arbetet
